서버 연결하기

서버에서 볼륨 사용 시에는 연결 작업 또는 연결 해제 작업이 필요합니다.
Block Storage(BM) 상세 페이지에서 연결 서버를 추가한 후 서버에 접속하여 Multi Path 설정 및 연결 작업(Mount, Disk Online)을 수행하세요. 사용 완료 후에는 연결 해제 작업(Umount, Disk Offline)을 수행하고 연결 서버를 제거합니다.

Multi Path 설정하기

연결 서버에서 볼륨을 사용하기 전 Multi Path 구성이 필요합니다. 다음 절차를 따르세요.

주의
Multi Path를 구성하지 않으면 유지 보수 작업, 장애 등으로부터 서비스 영향이 발생할 수 있습니다.

Linux 운영 체제

  1. 모든 서비스 > Storage > Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM)의 Service Home 페이지로 이동합니다.

  2. Service Home 페이지에서 Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM) 목록 페이지로 이동합니다.

  3. Block Storage(BM) 목록 페이지에서 Multi Path를 설정할 자원을 클릭하세요. Block Storage(BM) 상세 페이지로 이동합니다.

  4. 연결 서버 항목에서 서버 확인 후 접속하세요. 아래 가이드에 따라 Multi Path를 구성하세요.

    • Device 확인

      1. 생성된 볼륨은 fdisk -l 명령어로 확인이 가능합니다.

    • DM-Multipath 적용 확인

      1. Linux 시스템은 볼륨 인식 과정에서 Multi Path가 자동으로 적용되며 multipath –ll 명령어로 확인할 수 있습니다.
      2. Multi Path 적용된 볼륨은 /dev/sd# 형식이 아닌 /dev/mapper/#####와 같은 형식의 Multipath device 이름을 사용하며, fdisk –l 커맨드로 확인이 가능합니다.

    • iSCSI replacement timeout value 설정

      1. iscsi 연결 시 replacement timeout을 설정합니다.
      # vi /etc/iscsi/iscsid.conf
node.session.timeo.replacement_timeout = 5
(default 120 값을 5 로 변경)
      1. 위의 내용을 변경한 후, iscsi 서비스를 재시작 합니다
      # systemctl restart iscsid

Windows 운영 체제

  1. 모든 서비스 > Storage > Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM)의 Service Home 페이지로 이동합니다.

  2. Service Home 페이지에서 Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM) 목록 페이지로 이동합니다.

  3. Block Storage(BM) 목록 페이지에서 Multi Path를 설정할 자원을 클릭하세요. Block Storage(BM) 상세 페이지로 이동합니다.

  4. 연결 서버 항목에서 서버 확인 후 접속하세요. 아래 가이드에 따라 Multi Path를 구성하세요.

    • Device 확인

      1. Start > Server Manager 메뉴를 클릭하여, Server Manager를 실행합니다.
      2. Server Manager > File and Storage Services > Volumes > Disks 메뉴를 클릭하면, iscsi device를 확인할 수 있습니다.
      3. Multi Path 설정 전이므로 하나의 Device가 각 Path 별로 여러 개로 보입니다.

    • MPIO 설치(Reboot 필요)

      1. Server Manager > DashBoard > Add roles and features를 클릭하세요.

      2. Add Roles and Features Wizard 팝업창이 열리면, Next 버튼을 클릭하세요.

      3. Select installation type 페이지에서 Role-based or feature-based installation을 선택하고, Next 버튼을 클릭하세요.

      4. Select destination server(서버 선택) 페이지에서는 현재 서버가 자동으로 검색됩니다. 해당 내용을 확인하고, Next 버튼을 클릭하세요.

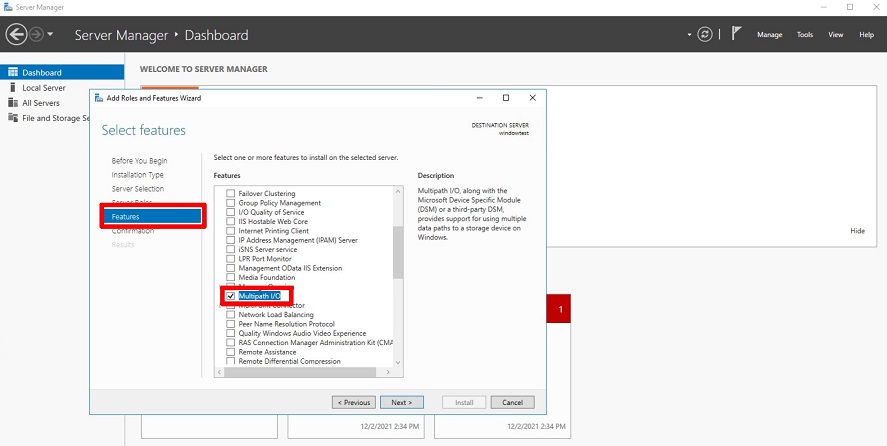

      5. Select features(기능 선택) 페이지에서 왼쪽 메뉴의 Features를 선택하고, Multipath I/O를 체크 후 Next 버튼을 클릭하세요.

        MultiPath

      6. Confirm installation selections(설치 선택 확인) 페이지에서 Restart the destination server automatically if required를 체크한 후, 팝업창이 열리면 Yes를 클릭하고 Install 버튼을 클릭하세요.

      7. 설치가 시작되며 자동으로 Reboot 됩니다.

      8. 서버 재접속 시 설치가 완료되어 있습니다. close 버튼을 클릭하여 마법사 팝업창을 닫습니다.

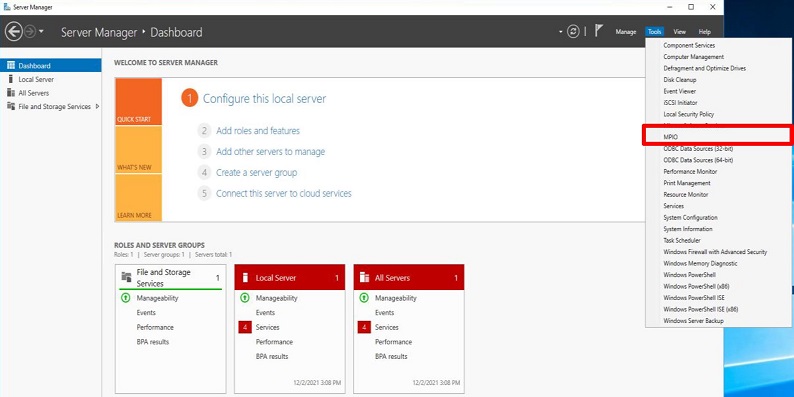

      9. Server Manager > DashBoard > tools > MPIO를 클릭합니다.

        MultiPath

      10. Discover Multi-Paths 탭에서 Add support for iSCSI devices를 체크하고 Add 버튼을 클릭하세요.

        • 메시지가 표시되면 서버를 다시 Reboot 합니다.

      11. Reboot 완료 후 MPIO devices에서 NETAPP Devices를 확인할 수 있습니다.

        MultiPath

      12. 윈도우 실행창(명령 프롬프트)에서 diskmgmt.msc를 실행하여 Disk management 팝업창을 엽니다.

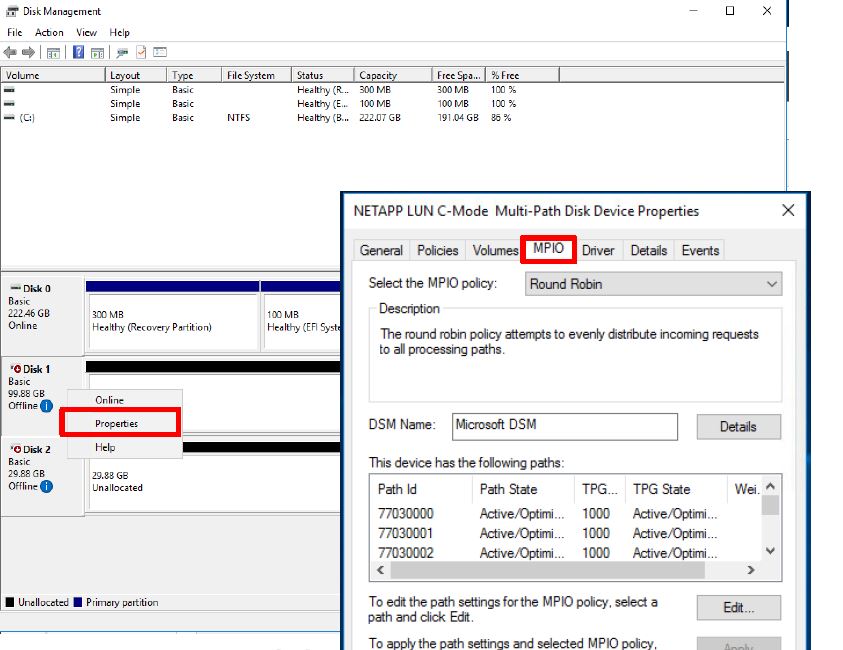

        • Block Storage(BM) 서비스에서 생성한 볼륨의 properties를 통해 MPIO가 적용된 것을 확인할 수 있습니다.
          MultiPath

서버 연결하기(Mount, Disk Online)

연결 서버에 추가된 볼륨을 사용하기 위해서는 서버에 접속 후 연결 작업(Mount, Disk Online)을 수행해야 합니다. 다음 절차를 따르세요.

Linux 운영 체제

서버 연결 예시 구성
  • 서버 OS: LINUX
  • 마운트 위치: /data
  • 볼륨 용량: 24 GB
  • 파일 시스템: ext3, ext4, xfs etc
  • 추가 할당된 디스크: /dev/vdb
  1. 모든 서비스 > Storage > Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM)의 Service Home 페이지로 이동합니다.
  2. Service Home 페이지에서 Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM) 목록 페이지로 이동합니다.
  3. Block Storage(BM) 목록 페이지에서 서버를 연결할 자원을 클릭하세요. Block Storage(BM) 상세 페이지로 이동합니다.
  4. 연결 서버 항목에서 서버 확인 후 접속하세요. 아래 가이드에 따라 볼륨을 연결(Mount) 하세요.
    • root 권한으로 전환
      배경색 변경
      $ sudo -i
      $ sudo -i
      코드블록. Root 권한으로 전환
    • 디스크 확인
      배경색 변경
      # lsblk
NAME    MAJ:MIN  RM   SIZE RO TYPE MOUNTPOINT
vda       252:0   0    24G  0 disk
├─vda1    252:1   0  23.9G  0 part [SWAP]
└─vda14   252:14  0     4M  0 part /
└─vda15   252:15  0   106M  0 part /boot/efi
vdb       252:16  0    24G  0 disk
      # lsblk
NAME    MAJ:MIN  RM   SIZE RO TYPE MOUNTPOINT
vda       252:0   0    24G  0 disk
├─vda1    252:1   0  23.9G  0 part [SWAP]
└─vda14   252:14  0     4M  0 part /
└─vda15   252:15  0   106M  0 part /boot/efi
vdb       252:16  0    24G  0 disk
      코드블록. 디스크 확인
    • 파티션 생성
      배경색 변경
      # fdisk /dev/vdb
Command (m for help): n

Partition type:
    p   primary (0 primary, 0 extended, 4 free)
    e   extended
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-50331646, default 2048):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2048-50331646, default 50331646):

Created a new partition 1 of type 'Linux' and of size 24 GiB.

Command (m for help): w
The partition table has been altered!
Calling ioctl() to re-read partition table.
Syncing disks.
      # fdisk /dev/vdb
Command (m for help): n

Partition type:
    p   primary (0 primary, 0 extended, 4 free)
    e   extended
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-50331646, default 2048):
Last sector, +/-sectors or +/-size{K,M,G,T,P} (2048-50331646, default 50331646):

Created a new partition 1 of type 'Linux' and of size 24 GiB.

Command (m for help): w
The partition table has been altered!
Calling ioctl() to re-read partition table.
Syncing disks.
      코드블록. 파티션 생성
    • 파티션 포맷 설정 (예시: ext4)
      배경색 변경
      # lsblk
NAME    MAJ:MIN  RM   SIZE RO TYPE MOUNTPOINT
vda       252:0   0    24G  0 disk
├─vda1    252:1   0  23.9G  0 part [SWAP]
└─vda14   252:14  0     4M  0 part /
└─vda15   252:15  0   106M  0 part /boot/efi
vdb       252:16  0    24G  0 disk
└─vdb1    252:17  0    24G  0 part

# mkfs.ext4 /dev/vdb1
mke2fs 1.46.5 (30-Dec-2021)
...
Writing superblocks and filesystem accounting information: done
      # lsblk
NAME    MAJ:MIN  RM   SIZE RO TYPE MOUNTPOINT
vda       252:0   0    24G  0 disk
├─vda1    252:1   0  23.9G  0 part [SWAP]
└─vda14   252:14  0     4M  0 part /
└─vda15   252:15  0   106M  0 part /boot/efi
vdb       252:16  0    24G  0 disk
└─vdb1    252:17  0    24G  0 part

# mkfs.ext4 /dev/vdb1
mke2fs 1.46.5 (30-Dec-2021)
...
Writing superblocks and filesystem accounting information: done
      코드블록. 파티션 포맷 설정
    • 볼륨 Mount
      배경색 변경
      # mkdir /data

# mount /dev/vdb1 /data

# lsblk
NAME    MAJ:MIN  RM   SIZE RO TYPE MOUNTPOINT
vda       252:0   0    24G  0 disk
├─vda1    252:1   0  23.9G  0 part [SWAP]
└─vda14   252:14  0     4M  0 part /
└─vda15   252:15  0   106M  0 part /boot/efi
vdb       252:16  0    24G  0 disk
└─vdb1    252:17  0    24G  0 part /data

# vi /etc/fstab
(추가) /dev/vdb1     /data       ext4     defaults   0 0
      # mkdir /data

# mount /dev/vdb1 /data

# lsblk
NAME    MAJ:MIN  RM   SIZE RO TYPE MOUNTPOINT
vda       252:0   0    24G  0 disk
├─vda1    252:1   0  23.9G  0 part [SWAP]
└─vda14   252:14  0     4M  0 part /
└─vda15   252:15  0   106M  0 part /boot/efi
vdb       252:16  0    24G  0 disk
└─vdb1    252:17  0    24G  0 part /data

# vi /etc/fstab
(추가) /dev/vdb1     /data       ext4     defaults   0 0
      코드블록. 볼륨 Mount
      항목설명
      cat /etc/fstabLinux 시스템의 파일시스템 정보 파일입니다. 서버 가동 시 사용됩니다.
      df -hLinux 시스템에 Mount된 전체 디스크 사용량을 확인합니다.
      fdisk -l파티션 정보를 확인합니다.
      • 물리 디스크는 /dev/sda, /dev/sdb, /dev/sdc와 같이 a, b, c 등의 문자로 표시
      • 디스크 파티션은 /dev/sda1, /dev/sda2, /dev/sda3와 같이 1, 2, 3 등의 숫자로 표시
      표. Mount 명령어 참고
      명령어설명
      mfdisk 명령어의 사용법을 확인합니다.
      n신규 파티션을 생성합니다.
      p변경된 파티션 정보를 확인합니다.
      t파티션의 시스템 ID를 변경합니다.
      w파티션 정보 저장 후 fdisk 설정을 종료합니다.
      표. 파티션 생성 명령어(fdisk) 참고

Windows 운영 체제

  1. 모든 서비스 > Storage > Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM)의 Service Home 페이지로 이동합니다.

  2. Service Home 페이지에서 Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM) 목록 페이지로 이동합니다.

  3. Block Storage(BM) 목록 페이지에서 서버를 연결할 자원을 클릭하세요. Block Storage(BM) 상세 페이지로 이동합니다.

  4. 연결 서버 항목에서 서버 확인 후 접속하세요. 아래 가이드에 따라 볼륨을 연결(Disk Online) 하세요.

    • Windows 시작 아이콘 우클릭 후, Computer Management를 실행하세요.
    • Computer Management 트리 구조에서 Storage > Disk Management 선택하세요.

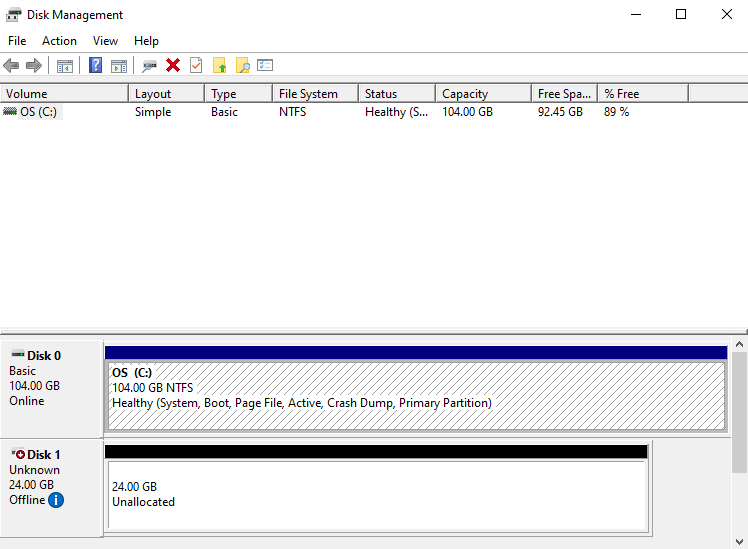

    • 디스크 확인
    Mount

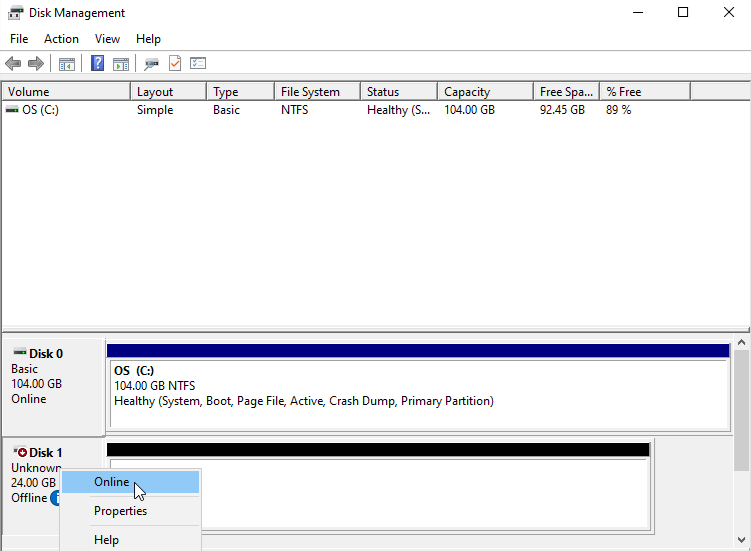

    • 디스크 Online
    Mount

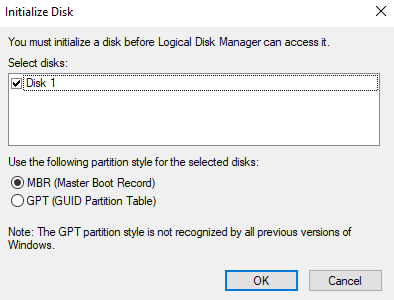

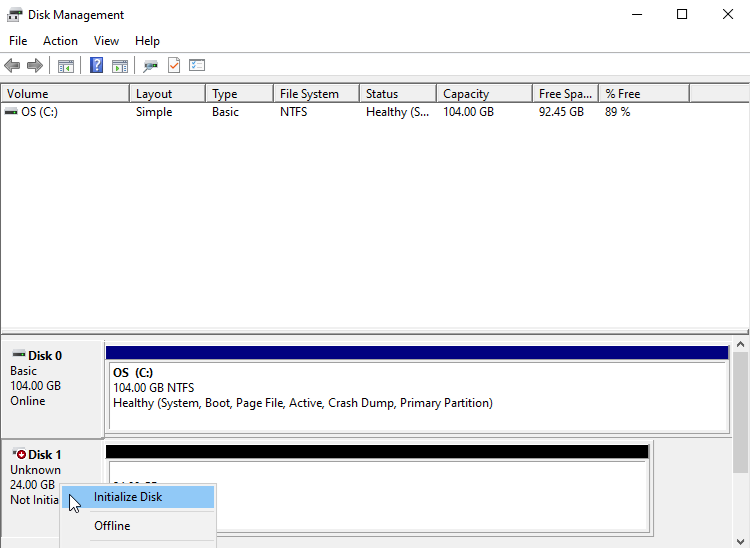

    • 디스크 초기화
    Mount
    Mount

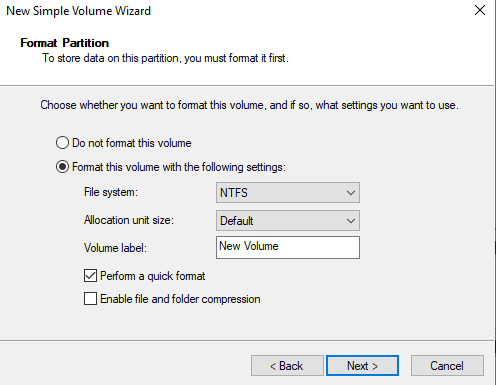

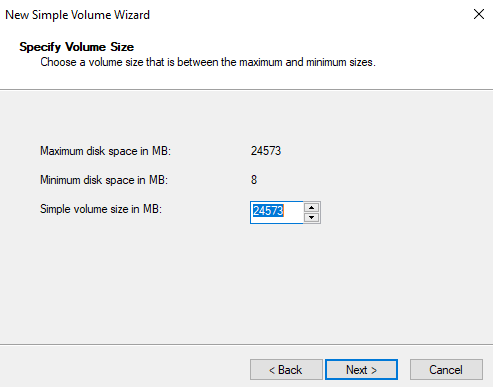

    • 파티션 포맷
    Mount
    Mount
    Mount

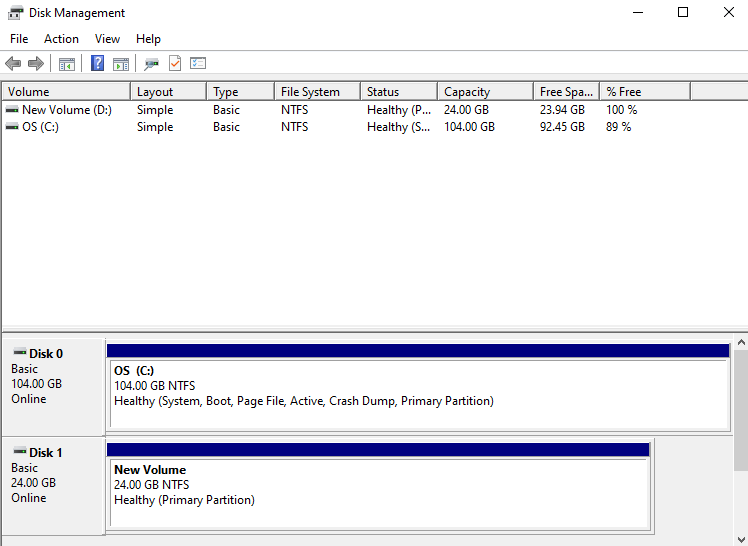

    • 볼륨 확인
    Mount

서버 연결 해제하기 (Umount, Disk Offline)

서버 접속하여 연결 해제 작업(Umount, Disk Offline)을 진행한 후 Console에서 연결 서버를 해제해야 합니다. 다음 절차를 따르세요.

주의
서버에서 연결 해제 작업(Umount, Disk Offlline)을 하지 않고 Console에서 연결 서버를 해제하는 경우, 서버 상태 오류(Hang)가 발생할 수 있습니다. 반드시 OS 작업을 먼저 진행하세요.

Linux 운영 체제

  1. 모든 서비스 > Storage > Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM)의 Service Home 페이지로 이동합니다.
  2. Service Home 페이지에서 Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM) 목록 페이지로 이동합니다.
  3. Block Storage(BM) 목록 페이지에서 서버 연결을 해제할 자원을 클릭하세요. Block Storage(BM) 상세 페이지로 이동합니다.
  4. 연결 서버 항목에서 서버 확인 후 접속하세요. 아래 가이드에 따라 볼륨을 연결 해제(Umount) 하세요.
    • 볼륨 Umount
      배경색 변경
      # umount /dev/vdb1 /data

# lsblk
NAME    MAJ:MIN  RM   SIZE RO TYPE MOUNTPOINT
vda       252:0   0    24G  0 disk
├─vda1    252:1   0  23.9G  0 part [SWAP]
└─vda14   252:14  0     4M  0 part /
└─vda15   252:15  0   106M  0 part /boot/efi
vdb       252:16  0    24G  0 disk
└─vdb1    252:17  0    24G  0 part

# vi /etc/fstab
(삭제) /dev/vdb1     /data       ext4     defaults   0 0
      # umount /dev/vdb1 /data

# lsblk
NAME    MAJ:MIN  RM   SIZE RO TYPE MOUNTPOINT
vda       252:0   0    24G  0 disk
├─vda1    252:1   0  23.9G  0 part [SWAP]
└─vda14   252:14  0     4M  0 part /
└─vda15   252:15  0   106M  0 part /boot/efi
vdb       252:16  0    24G  0 disk
└─vdb1    252:17  0    24G  0 part

# vi /etc/fstab
(삭제) /dev/vdb1     /data       ext4     defaults   0 0
      코드블록. 볼륨 Umount

Windows 운영 체제

  1. 모든 서비스 > Storage > Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM)의 Service Home 페이지로 이동합니다.

  2. Service Home 페이지에서 Block Storage(BM) 메뉴를 클릭하세요. Block Storage(BM) 목록 페이지로 이동합니다.

  3. Block Storage(BM) 목록 페이지에서 서버 연결을 해제할 자원을 클릭하세요. Block Storage(BM) 상세 페이지로 이동합니다.

  4. 연결 서버 항목에서 서버 확인 후 접속하세요. 아래 가이드에 따라 볼륨을 연결 해제(Disk Offline) 하세요.

    • Windows 시작 아이콘 우클릭 후, Computer Management를 실행
    • Computer Management 트리 구조에서 Storage > Disk Management 선택

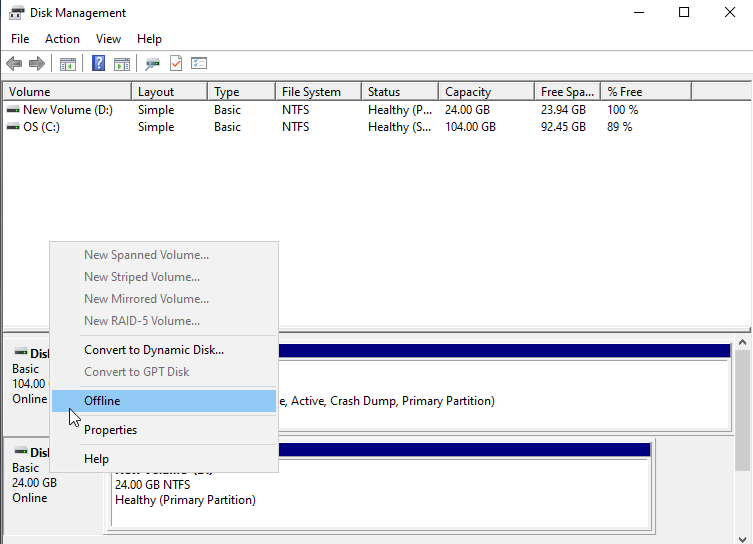

    • 제거할 디스크 우클릭 후, Offline을 실행
    Umount

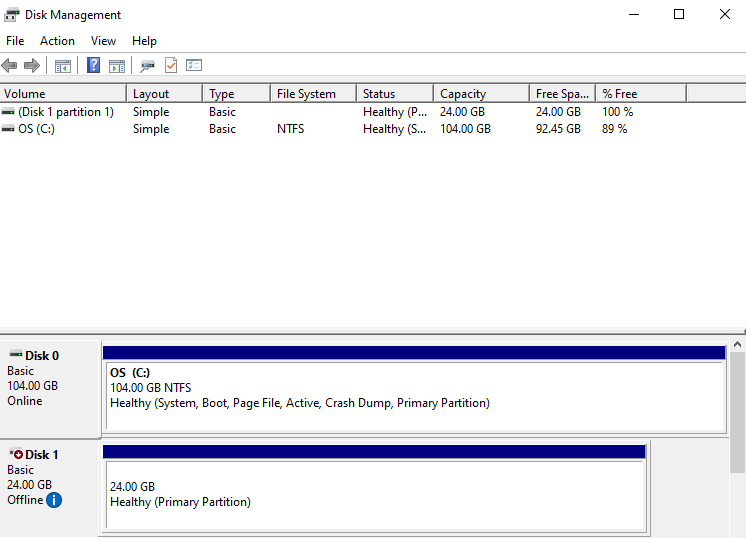

    • 디스크 상태 확인
    Umount
