Data Flow 기반 시스템간 대용량 데이터 전송 자동화

개요

Data Flow는 다양한 데이터 소스로부터 데이터를 추출하고, 스트림/배치 데이터의 변환/전송에 대한 처리 흐름을 시각적으로 작성하는 데이터 처리 흐름 도구로, 오픈소스 Apache NiFi를 제공합니다.

Samsung Cloud Platform의 Kubernetes Engine 클러스터 환경에서 단독으로 사용하거나, 다른 애플리케이션 소프트웨어와 함께 사용할 수 있습니다.

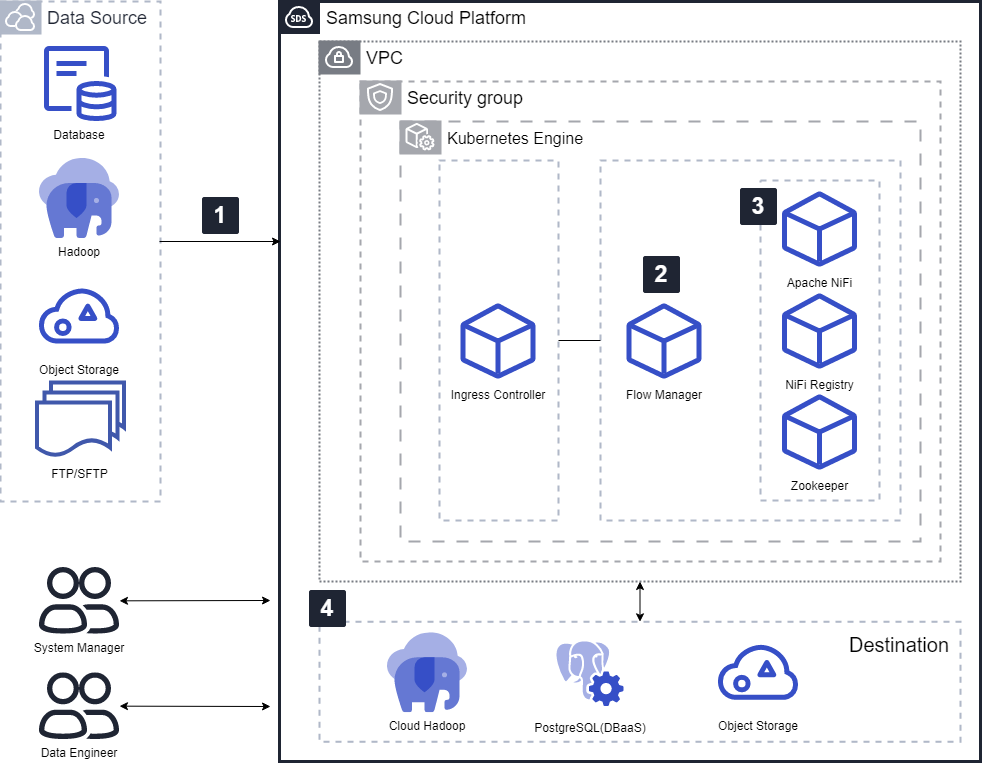

아키텍처 다이어그램

1. System Manger는 시스템간 데이터의 수집, 변환, 전송 처리 자동화 수행을 위해 Data Flow 서비스를 신청합니다.



2. Data Engineer는 Flow Manager를 통해 Data Flow 서비스의 설정을 수정하고 추가적인 Custom 프로세서 배포 및 Flow Template 파일을 관리 할 수 있습니다.



3. Data Flow 서비스는 Apache NiFi를 기반으로 GUI를 통해 다양한 프로세서들의 Flow의 작성 및 스케줄링이 가능하고 데이터 처리 흐름을 시각적으로 확인 할 수 있습니다.

   • 또한 NiFi Registry를 사용하여 NiFi에서 작성한 Flow의 버전 관리 및 복원 기능을 사용할 수 있습니다.



4. 수집, 변환된 데이터는 Cloud Hadoop(HDFS), PostgreSQL(DBaaS), Object Storage 등에 전송되어 저장할 수 있습니다.



사용 사례

다양한 데이터 소스간의 데이터 전송

다양한 데이터 소스로부터 원하는 다양한 타겟으로 대용량 데이터를 처리/전송 할 수 있습니다. (File, NoSQL, RDB, HDFS, JMS, FTP, SFTP, Kafka, HTTP(s) REST 등)

실시간 데이터흐름 제어

데이터 처리과정에 대하여 Flow 파일로 실시간 데이터처리단계를 확인할 수 있으며, 오류처리 케이스도 설계하여 데이터전송흐름을 제어할 수 있습니다.

GUI 기반 데이터 처리 Flow 작성

이미 정의된 데이터 처리 프로세서를 사용하여 GUI 기반 Drag and Drop 을 통해 데이터 추출/변환/전송 작업을 코딩 없이 작성할 수 있습니다.

Gallery 기반 Flow Template 관리

Flow Manager 내 사용성이 높은 Flow Template을 초기 제공하고 있으며 사용자가 추가로 Custom Flow Template을 등록, 배포할 수 있습니다.

선결 사항

없음

제약 사항

없음

고려 사항

Data Flow 사용을 위해 클러스터 내 Ingress Controller가 존재해야 합니다.

관련 서비스

본 가이드에서 설명하는 기능 또는 구성과 연결되는 Samsung Cloud Platform의 서비스 목록입니다. 서비스 선택 및 설계 시에 참고하세요.
