VM Migration ZConverter 활용

개요

Samsung Cloud Platform 에 위치한 Virtual Server에 설치된 OS 및 관련 데이터를 Samsung Cloud Platform v2로 이전하기 위한 방법 중 하나로 ZConverter 사용에 대한 절차와 작업을 안내합니다.

ZConverter는 Copying and pasting 방식의 마이그레이션 기술이며, 기존 서버의 운영환경과 상태 그대로 마이그레이션 후 운영을 계속 할 수 있도록 지원합니다.

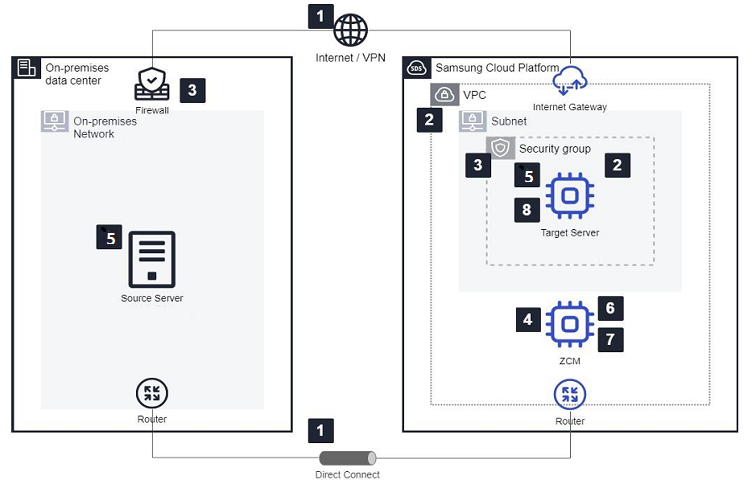

ZConverter 마이그레이션 개요

Source 서버 환경과 Target 서버 환경(Samsung Cloud Platform)의 네트워크를 연결합니다.
Target 서버 환경에 VPC를 생성하고 마이그레이션을 위한 Target VM을 생성합니다.
Source 서버와 Target 서버와 ZCM(ZConverter Cloud Manager, 관리서버)간 보안 그룹 및 방화벽 오픈을 합니다.
ZCM을 설치합니다.
- OS: Windows 2016 이상
- vCPU: 2Cores
- Memory: 8GB 이상
- Disk: 500GB 이상 권고
Source 서버, Target 서버에 Agent를 설치합니다.
ZCM 포탈에서 마법사를 이용하여 Source서버와 Target서버에 연결합니다.
ZCM 포탈을 통해 마이그레이션을 수행합니다.
Target 서버에 후행 처리를 합니다.
- IP, 특정 유저/파일/서비스 등 유지 정보 복구
- 마이그레이션된 OS로 정상 부팅
Target 서버 정상 부팅 여부 및 Application을 모니터링합니다.

제약사항

마이그레이션 시 동일한 메이저 버전 대상으로 마이그레이션이 가능합니다.
- Source가 Redhat 7.2 버전일 경우 Target은 Redhat 7.9 버전으로 가능
- Source가 Windows 2022일 경우 Targe은 Windows 2022로 가능

사전작업

ZConverter 관리서버(ZCM)를 구성할 Virtual Server: SCP v2환경에 구성
- OS: Windows 2016 이상
- vCPU: 2Cores, Memory: 8GB 이상
- Disk: 500GB 이상: 백업 이미지 저장 용도로 Source Virtual Server의 용량에 따라 변동될 수 있습니다.
마이그레이션을 위한 관리서버(ZCM)의 방화벽 설정

출발지	목적지	포트/서비스	유형	설명
사용자	ZCM(ZConverter Cloud Manager)	TCP/58080	One-way	ZCM 웹 접속
Source VM	ZCM	TCP / 50000, 50001, 58080	One-way	Agent 관리
Target VM	ZCM	TCP / 50000, 50001, 58080	One-way	Agent 관리
Source VM	ZCM	TCP / 139, 445(CIFS)	One-way	Data 저장
Target VM	ZCM	TCP / 139, 445(CIFS)	One-way	Data 저장

표. ZConverter 를 이용해 마이그레이션 할 때 사용하는 통신 포트

( ※ 데이터 저장방식-NAS방식 기준의 목록, Basic방식은 추가로 Source VM - Target VM 간 50005 포트 개방 필요 )

마이그레이션을 위한 Target VM(SCP v2) 생성
- Source VM(AS-IS: SCP)와 동일한 메이저버전의 Target VM(TO-BE: SCP v2)을 사전 생성합니다.
- OS disk or Data disk 파티셔닝(소스와 동일한 구성)이 필요합니다.
- 리눅스 OS(Only) 추가 준비사항
  - 마이그레이션을 위한 ZConverter용 추가 디스크(20GB) : 파티션 구성이 완료된 후 마지막으로 추가합니다.
- Source VM(AS-IS) 및 Target VM(TO-BE)에 Agent 설치 시 CIFS 프로토콜 방식으로 네트워크 저장소를 사용합니다. 따라서 CIFS 네트워크 저장소 연결을 위해 각 서버별로 cifs-utils(Linux) 패키지 또는 SMB 프로토콜(Windows) 설치가 필요할 수 있습니다.
ZCM 설치
- 설치 요건
  - OS: Windows 2016 이상 / vCPU: 2Cores, Memory: 8GB 이상, 추가 Disk: 500GB 이상 권고 ( Incremental Sync.용 NAS 구성을 위해 추가 Disk로 장착 필요 )
- 설치 방법
  1. ZCM 설치 파일을, 생성한 Windows 서버에 업로드하고 마우스 우 클릭한 후 관리자 권한으로 실행 버튼을 클릭하여 설치합니다.
    - 설치파일(담당자에게 요청): ZConverter_CloudManager_Setup_v4.3.2_SCP.exe
    - 설치는 파일 압축 해제 화면이 뜬 이후 CMD 창이 몇 번 뜨고 완료됩니다(완료 메시지가 빨리 지나가서 확인이 어려울 수 있습니다)
    - 데이터 저장방식은 NAS방식과 Basic방식이 있습니다. Basic방식은 Source와 Target VM 모두에 VM이미지를 저장할 수 있는 추가 공간 및 충분한 용량확보가 필요하고 NAS 방식에서만 Incremental Sync.가 가능하므로, NAS 방식으로 설정을 권고합니다.
  2. 설치 확인:
    - 설치 앱 3개를 확인합니다(Apps & Features): MariaDB, XAMPP, ZConverter Cloud Manager
    - 서비스 2개가 running 중인지 확인합니다: ZConverter Cloud API Service, ZConverter Cloud Manager
  3. ZCM 웹 접속(로컬 또는 원격으로 수행)
    - 접속 URL: http://<IP 주소>:58080
    - ID(e-mail)/Password는 담당자에게 문의해서 접속합니다.
  4. ZCM 라이선스 발급
    - 설치 후에는 ZCM ID가 필요합니다.
    - 좌측 메뉴 > Configuration > Setting 화면에서 ZCM ID를 확인하여 담당자에게 메일로 전달합니다.
    - 좌측 메뉴 > Configuration > License 화면에서 Add 버튼을 클릭하여 라이선스 키를 등록합니다.

Client Agent 설치 (Linux OS의 경우)

설치 대상: Source/Target VM
설치 파일: ZConverter_CloudSourceClient_Setup_V4.2_Build_4016.tar.gz, ZConverter_CloudTargetClient_Setup_V4.2_Build_4016.tar.gz
파일 위치: ZCM 웹의 좌측 메뉴 > Cloud Migration > Samsung 화면에서 다운로드 가능
설치 방법

# ls
ZConverter_CloudSourceClient_Setup_Last.tar.gz
# tar zxvf ZConverter_CloudSourceClient_Setup_Last.tar.gz
# cd ZConverter_install_source/
# ./install.sh

Source/Target Client Agent 설치 시 추가 설정: ZCM IP adress와 ID(e-mail) 입력

    [ Connection type ]
    1. Public ZConverter SaaS (http://www.z-cloud.net)
    2. Private ZConverter Cloud Manager (ZCM)
     Select connection type (1/2 or q/skip) : 2

    Enter private ZConverter Cloud Manager(ZCM) IP address : xxx.xxx.xxx.xxx
    Test connection to Private Cloud Manager (ZCM) [xxx.xxx.xxx.xxx]
    Try to connect [xxx.xxx.xxx.xxx, port 50000] ...                             [ OK ]
    Try to connect [xxx.xxx.xxx.xxx, port 50001] ...                             [ OK ]

    Please, Enter your ZConverter login account (ex>user@zconverter.com) : ???@?????.com

Target Client Agent 설치 시 추가 설정: 추가 파티션 지정

   last device : sdb (E: ID_PATH=pci-0000:03:00.0-scsi-0:0:1:0)
   last device : sdc (E: ID_PATH=pci-0000:03:00.0-scsi-0:0:2:0)
   ----------------------------------------------------------
   1: sda   100G Virtual disk
   2: sdb    10G Virtual disk
   3: sdc    20G Virtual disk
   =======================================================================================================================================
   >> Select the disk to set as ZConverter disk. [default:3]

Client Agent 설치 (Windows OS의 경우)
- 설치 대상: Source/Target VM
- 설치 파일: ZConverter_CloudSourceClient_Setup_V4.2_Build_4008.exe, ZConverter_CloudTargetClient_Setup_V4.2_Build_4008.exe
  - 파일 위치: ZCM 웹의 좌측 메뉴 > Cloud Migration > Samsung 화면에서 다운로드 가능합니다.
- 설치 방법
  1. 탐색기에서 파일 실행: 기본 설정으로 Next 버튼을 누르면 ZCM 설정화면이 나옵니다.
  2. ZCM 설정화면에서 ZCM 서버 IP Address와 ZCM 접속 ID(e-mail)을 등록하고 Check 버튼을 누를 후 OK 버튼을 선택합니다.

Client Agent 설치 - CLI 방식

Source 서버 설치 (Linux) (root 또는 sudo 권한필요, sudo ./install.sh로 실행)

curl -O http://[ZCM Server IP]:58080/Download/ZConverter_CloudSourceClient_Setup_V4.2_Build_4016.tar.gz
tar zxvf ZConverter_CloudSourceClient_Setup_V4.2_Build_4016.tar.gz -C /tmp
/tmp/zconverter_install_source/install.sh -s [ZCM Server IP] -u [ZCM user id]

Target 서버 설치 (Linux) (root 또는 sudo 권한필요, sudo ./install.sh로 실행)

curl -O http://[ZCM Server IP]:58080/Download/ZConverter_CloudTargetClient_Setup_V4.2_Build_4016.tar.gz
tar zxvf ZConverter_CloudTargetClient_Setup_V4.2_Build_4016.tar.gz -C /tmp
/tmp/zconverter_install_target/install.sh -s [ZCM Server IP] -u [ZCM user id]

Source 서버 설치 (Windows)

curl -O http://[ZCM Server IP]:58080/Download/ZConverter_CloudSourceClient_Setup_V4.2_Build_4008.exe
ZConverter_CloudSourceClient_Setup_V4.2_Build_4008.exe /zcm [ZCM Server IP] /user [ZCM user id]

Target 서버 설치 (Windows)

curl -O http://[ZCM Server IP]:58080/Download/ZConverter_CloudTargetClient_Setup_V4.2_Build_4008.exe
ZConverter_CloudTargetClient_Setup_V4.2_Build_4008.exe /zcm [ZCM Server IP] /user [ZCM user id]

Agent 설치제거 : uninstall.sh 실행
※ Agent 설치 및 제거는 ZConverter 라이선스와 무관하며 최초 Migration 실행 성공 시 라이선스 차감됩니다.

ZConverter 마이그레이션

ZCM(ZConverter Manager)을 실행 합니다.
- ZCM 웹 접속: http://<IP 주소>:58080
Source virtual Server를 선택 합니다.
- 좌측메뉴 > Cloud Migration > Samsung 선택
- Register a Source Server > Load a Server list를 클릭한 후 마이그레이션 대상(Source)이 되는 서버를 선택 합니다.
- Create or select a source image 탭에서 “create a new image"를 선택 합니다.
- Disk information of Source Server 탭에서 마이그레이션 대상이되는 Disk를 선택 합니다.
- Option > Repository 탭에서 복제 데이터 저장 장소를 선택합니다: 향후 incremental backup을 위해 NAS를 선택하는 것이 좋습니다.
  - Basic(/ZConverter): Source/Target VM의 로컬 디스크
  - Advanced > NAS(ZConverter): ZCM 서버의 로컬 디스크(NAS 공유)
- Next를 클릭하면 Repository에서 NAS를 선택했을 경우 NAS 인증 화면이 뜹니다.
- OK 버튼을 클릭하면 인증이 진행됩니다: ID/Password는 입력할 필요가 없습니다.
Target virtual Server를 선택 합니다.
- Register a Cloud Instance > List of Cloud instances 탭에서 마이그레이션 대상(Target)이 되는 서버를 선택 합니다.
- Disk information 에서 마이그레이션이 대상이 되는 Disk를 적절하게 맵핑 합니다.
  - Linux: Source(/)->Target(/), Source(/boot)→Target(/boot)
  - Windows: Source(C:)->Target(C:), Source(D:)→Target(D:)
- Target Repository, Replication Option 및 Other Option 선택 후 Next를 클릭합니다.
  - Target Repository: Source에서 선택한 Repository 그대로 사용
  - Replication Option: Target IP와 Replication Port 그대로 사용
  - Other Option
    - Hypervisor: 클라우드 인스턴스의 가상 디바이스 드라이버 타입을 선택
    - Kernel Update: 서버의 kernel 버전을 업데이트하고자 할 경우 선택
    - Encryption(AES256): 마이그레이션시 데이터 암호화를 적용하고자 할 경우 선택
    - Schedule: Migration을 정해진 시간에 수행하고자 할 때 선택
Migration 절차 진행을 위한 라이선스를 선택 합니다.
- 사용하고자 하는 Migration License를 선택한 후 Select 버튼을 클릭합니다.
Migration Information 화면에서 Migration 상태를 사전 확인하고, 점검이 모두 완료되면 OK를 선택합니다
Event > Monitoring 화면으로 전환되어 Migration 상태의 확인이 가능합니다.
- Job message에서 파란색 바가 보이면 진행 중임
- Job message에서 녹색 바로 바뀌면 완료임

애플리케이션 테스트

서비스 Cutover 를 실행하기 전에 마이그레이션 된 Target 서버가 SCP v2 환경에서 정상적으로 서비스를 제공 할 수 있는지 반드시 테스트가 필요합니다.

모든 대상 서버에 SSH(리눅스) 또는 RDP(윈도우)로 접속하여 최소 2주 이상의 기간동안 서비스 정상 여부를 테스트하고 문제점을 해결 할 것이 권장됩니다.

Cutover

사전 정의된 날짜와 시간에 Source 서버의 서비스를 중단하고 Samsung Cloud Platform 로 마이그레이션해온 Target 서버에서 서비스를 개시합니다.

Incremental Sync

소스 서버 등록 메뉴에서 마이그레이션 할 Source 서버를 클릭한 후 Create or select a source image 패널에서 Create an incremental image 옵션을 선택하여 Migration 설정 과정을 반복합니다. ZCM 은 Initial Sync 이후 Source 서버에서 변경된 파일을 이미지화 하여 Target 서버로 전송합니다.

데이터베이스(DB) 복제

운영체제와 애플리케이션은 VM Migation 서비스를 이용해 이전하며, 데이터베이스 등 실시간 변경이 일어나는 데이터는 DB 마이그레이션 가이드에 따라 마이그레이션을 수행합니다.

DNS 변경

SCP v2에서 신규로 할당받은 웹서버의 공인 IP를 통해 인터넷 서비스를 제공 할 수 있도록 DNS A 레코드의 IP를 수정합니다.

지금까지 ZConverter를 이용하여 SCP 환경의 서버를 SCP v2 환경으로 마이그레이션하는 절차를 알아보았습니다.
